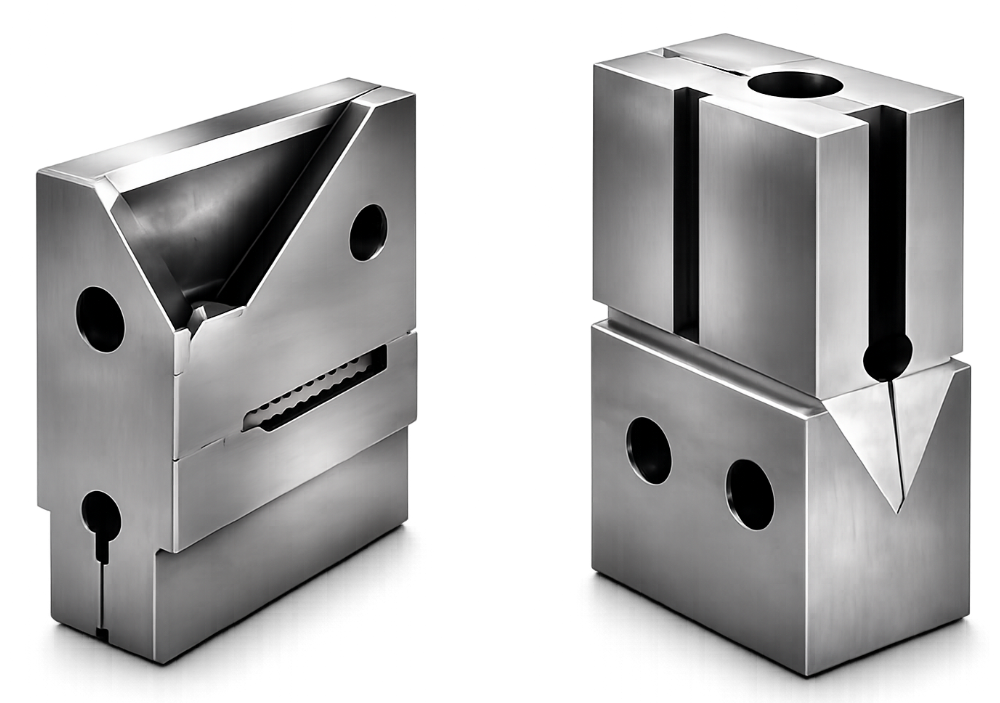

V-Type Punch Die
High Precision
High Durability
Wear Resistance
Long Service Live
Deskripsi
V-Type Punch Die merupakan tooling presisi yang dirancang untuk memberikan hasil pembengkokan logam dengan akurasi tinggi dan konsisten. Diproduksi menggunakan baja paduan berkualitas tinggi serta melalui proses forging, CNC machining, heat treatment, dan precision grinding, produk ini memiliki kekuatan tinggi, ketahanan aus yang sangat baik, serta umur pakai yang panjang.
Dirancang untuk berbagai aplikasi pembentukan logam, V-Type Punch Die kompatibel dengan berbagai merek dan tipe mesin Press Brake, sehingga menjadi solusi ideal bagi industri fabrikasi logam modern.
Product Features
- Presisi tinggi hingga ±0,01 mm
- Baja paduan berkualitas tinggi dengan ketahanan aus maksimal
- Diproses menggunakan CNC Precision Machining
- Heat Treatment untuk meningkatkan kekerasan material
- Permukaan grinding presisi untuk hasil bending yang konsisten
- Kompatibel dengan berbagai tipe Press Brake
- Tersedia ukuran standar maupun custom
- Cocok untuk produksi massal maupun pekerjaan presisi

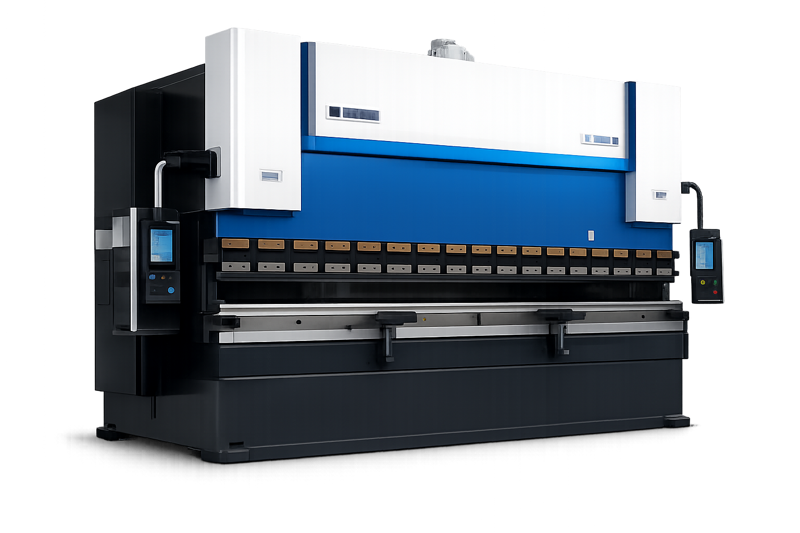

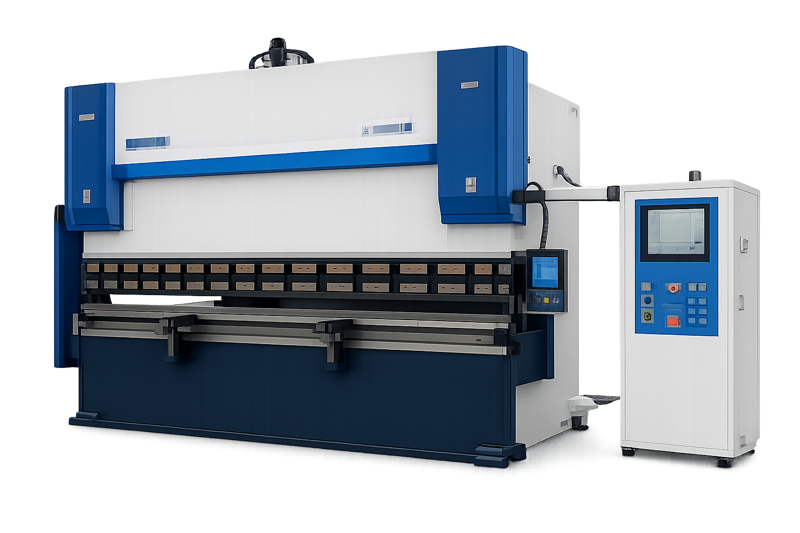

Press Brake CNC

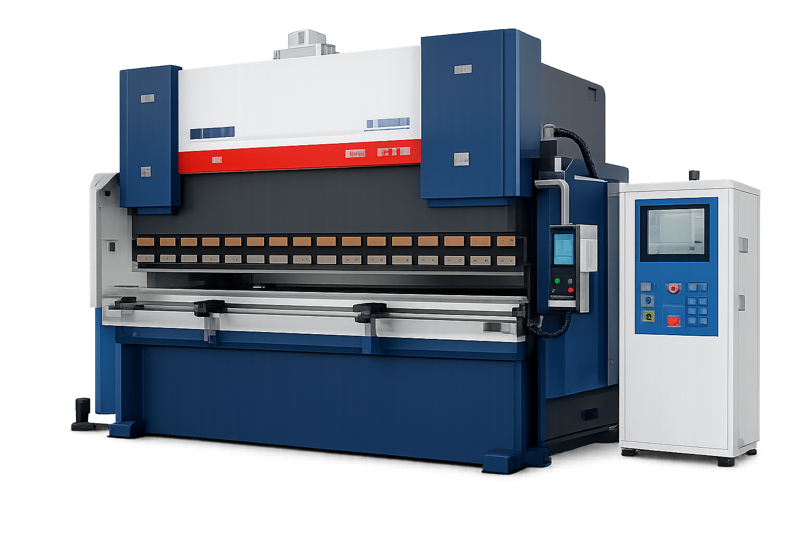

Hydraulic Press Brake

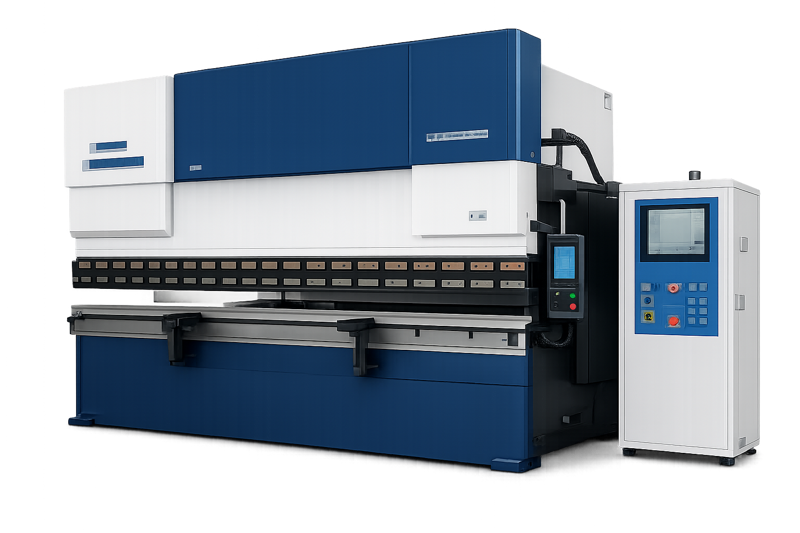

Electric Servo Press Brake
Mini Press Brake
Spesifikasi Produk
Spesifikasi
Detail Keterangan
Fungsi

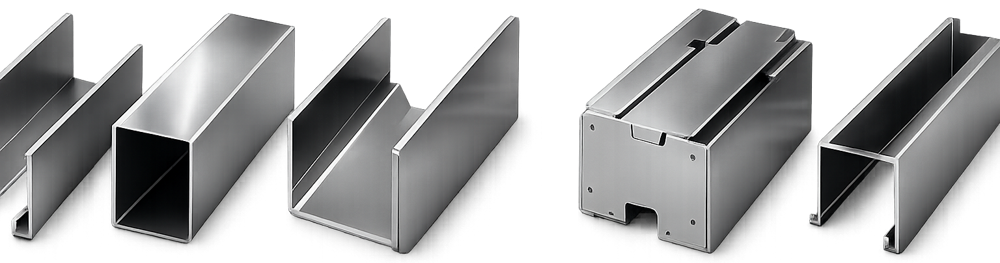

Cetakan pembengkokan plat logam
Material
42CrMo, SKD11, Cr12MoV, Alloy Steel (opsional sesuai kebutuhan)
Proses Produksi
Forging – CNC Machining – Heat Treatment – Precision Grinding
Kekerasan Permukaan
HRC 48–60 (tergantung material)
Akurasi
±0,01 mm
Kerataan Permukaan
≤0,02 mm
Kekasaran Permukaan
Ra ≤0.8 µm
Panjang Standar
835 mm, 1000 mm, 2000 mm, 3000 mm, 4000 mm
Panjang Maksimum
Hingga 6000 mm (custom)
Sudut Die
30°, 45°, 60°, 85°, 88°, 90°
Radius Punch
R0.2 – R20 (custom tersedia)
Lebar V-Die
V6, V8, V10, V12, V16, V20, V24, V32, V40, V50, V60, V80, V100
Jenis Punch
Gooseneck, Straight Punch, Acute Punch, Hemming Punch, Custom
Jenis Die
Single V, Double V, Multi V, Radius Die, Hemming Die
Tipe Pemasangan
European Type, Amada Type, Promecam Type, Wila Type, Custom
Finishing
Precision Grinding
Warna
Natural Steel
Toleransi Dimensi
±0,01 mm
Ketahanan Aus
Sangat Tinggi
Umur Pakai
Panjang dengan penggunaan normal
Aplikasi

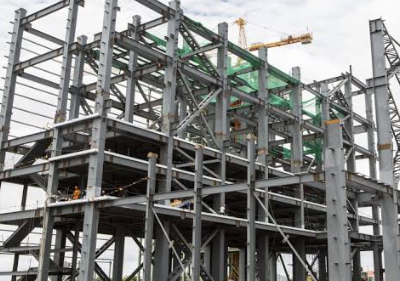

Konstruksi

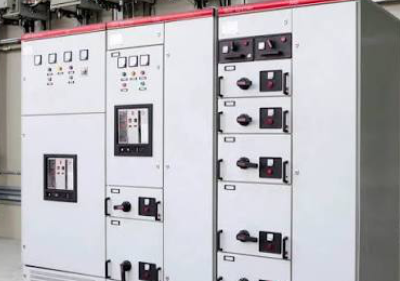

Kabinet Listrik

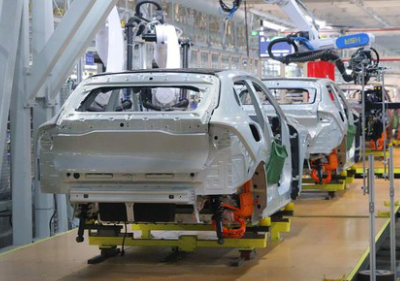

Otomotif

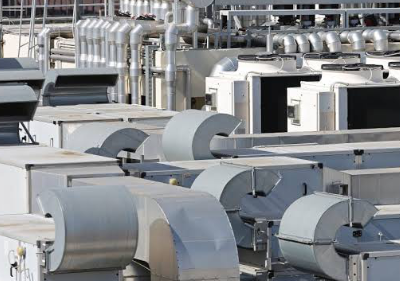

HVAC
